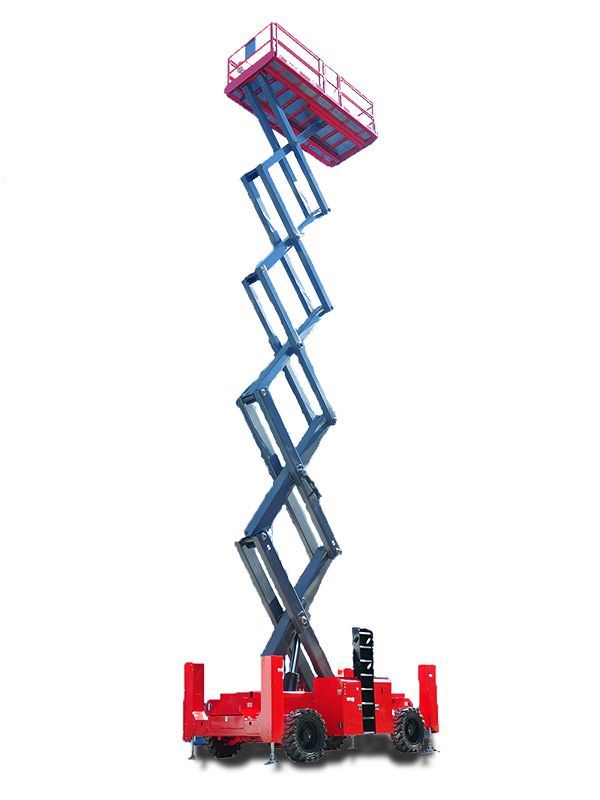

Plataforma de tijera autopropulsada para terrenos difíciles, Serie XDW
Plataforma de tijera autopropulsada para terrenos difíciles Serie XDW
Video
Las plataformas de tijera autopropulsadas para terrenos difíciles de la serie XDW de Mantall son un tipo de plataforma de trabajo aérea que permite transportar hasta 3 operadores, con una capacidad máxima de 1000 kg. Caracterizado por el dispositivo de emergencia, la plataforma de tijera es capaz de bajar al suelo sin energía eléctrica. Este elevador de tijera autopropulsado para terrenos difíciles también puede ser movido por remolque de emergencia para garantizar la seguridad de los operadores.
Características estándar
- Barandilla plegable
- Sistema de diagnóstico
- Cableado de CA a la plataforma
- Tracción en las 4 ruedas
- Sensor de nivel de inclinación con alarma sonora
- Alarma de descenso
- Bocina
- Contador de horas
- Bomba de emergencia
- Controles proporcionales

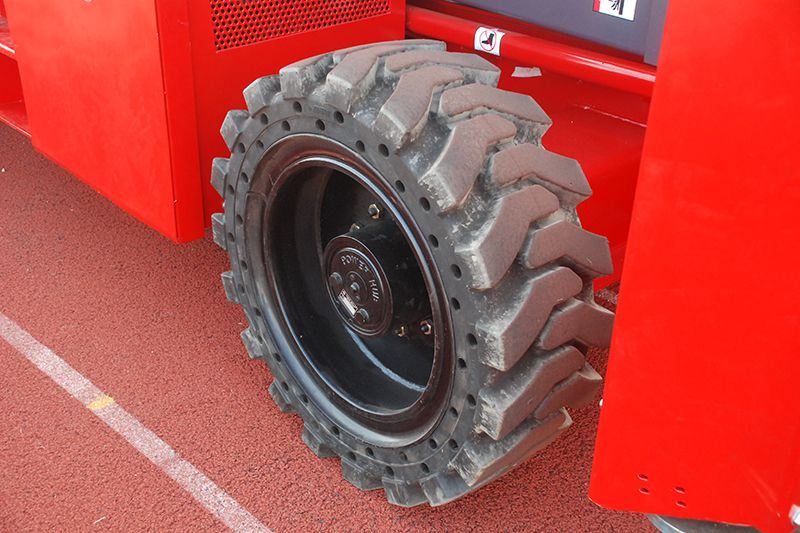

- Neumático de terreno difícil sólido
- Soportes de seguridad
- Baliza intermitente dual
Opcional
- Estabilizadores hidráulicos de nivelación automática (XDW120RT XDW150RT)
- Línea de aire a la plataforma
- Fuente de alimentación de CC
- Componentes de arranque en frío del motor
- Sensor de sobrecarga
- Componentes de alarma móviles
- Neumáticos de difícil terreno sin marca
Especificaciones
| Modelos | XDW120RT |
XDW150RT |
XDW180RT |
| Altura de trabajo max H1 | 12 m | 15 m | 18 m |
| Altura de plataforma max H2 | 10 m | 13 m | 16 m |
| Tamaño de extensión de plataforma | 1.2 m | ||
| Capacidad de elevación con única extensión | 1000 kg | 680 kg | |
| Capacidad de elevación con doble extensión | 900 kg | 570 kg | |
| Capacidad de elevación en la extensión | 230 kg | ||
| Dimensión de la plataforma B*C*A | 3.9*1.9*1.15 m | ||
| Longitud de la plataforma- única extensión K | 5.1 m | ||
| Longitud de la plataforma- doble extensión K | 6.3 m | ||
| Altura del zócalo de la plataforma L | 0.15 m | ||
| Tamaño guardado | |||
| Longitud y ancho totales E*F única extensión | 4.47*2.3 m | - - | |
| Longitud y ancho totales E*F doble extensión | 3.98*2.3 m | - - | |
| Longitud y ancho totales E*F con estabilizadores | 4.88*2.3 m | ||
| Altura guardada D | 2.77 m | 2.99 m | 3.2 m |
| Altura de las barandillas plegadas M | 2 m | 2.19 m | 2.47 m |
| Distancia entre ejes | 2.97 m | ||
| Distancia al suelo | 0.32 m | ||
| Radio de giro interior | 2.72 m | ||
| Radio de giro exterior | 5.89 m | ||
| Tiempo de elevación/Tiempo de descenso | 60/45 s | 68/50 s | 75/55 s |
| Velocidad de conducción - guardada | 5 km/h | ||
| Velocidad de conducción - elevada | 1 km/h | ||
| Altura de la unidad | Toda la altura | 9.6 m | |
| Gradeabilidad | 45% | 40% | |
| Capacidad de nivel de estabilizador de adelante hacia atrás | 7° | ||
| Capacidad de nivel de estabilizador de lado a lado | 11° | ||
| Control | Control Proporcional | ||
| Tracción | Tracción en las 4 ruedas | ||
| Fuente de alimentación | Yanmar 4TNV88 | Yanmar4TNV88 | Yanmar4TNV88 |
| Capacidad del tanque hidráulico | 115 L | ||
| Capacidad del tanque de combustible | 115 L | ||
| Max. capacidad de personas en la plataforma | 3 pers | ||
| Tamaño del neumático (mm) | 33*12-20 in | ||
| Peso (kg) | 6282 kg | 6950 kg | 8810 kg |

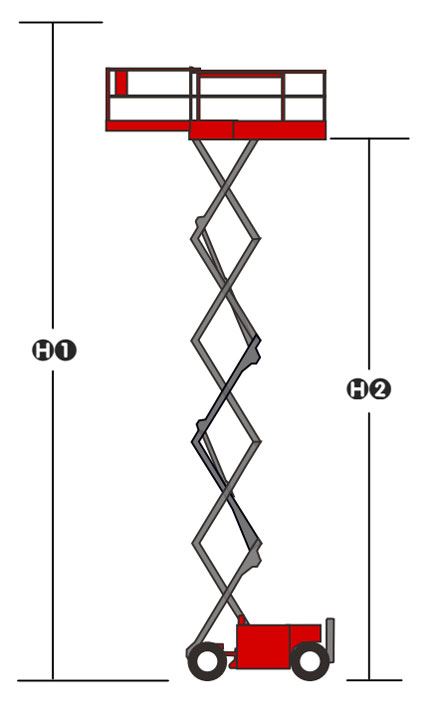

Alturas de trabajo

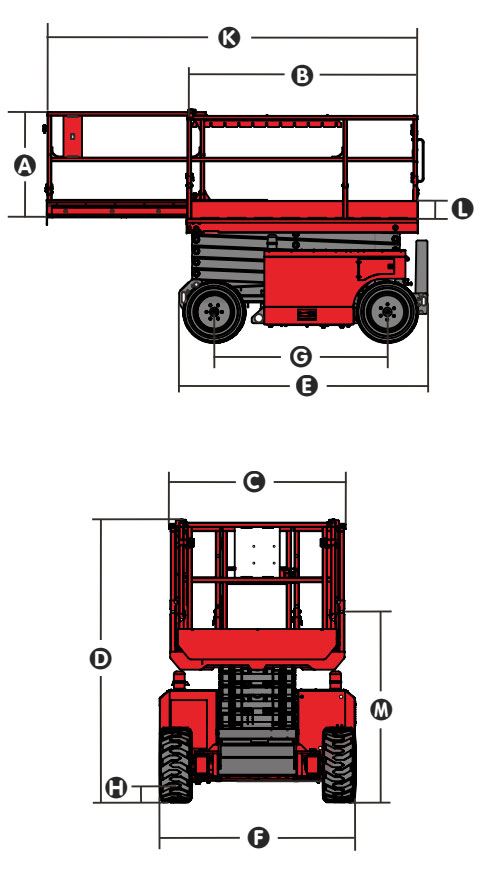

Dimensiones (guardada)
Descripción de las funcione
- La altura del sistema métrico es 2 metros más alta que la altura de la plataforma
- Mercado CE / AUS: La plataforma de tijera de la serie XDW se puede utilizar en interiores y exteriores, para acomodar a 3 personas
- La capacidad de escalada es adecuada para conducir en las pendientes, consulte el manual del operador para obtener detalles sobre el nivel de clase de pendiente
- El peso de acuerdo con las opciones y estándares varía de un país a otro.
