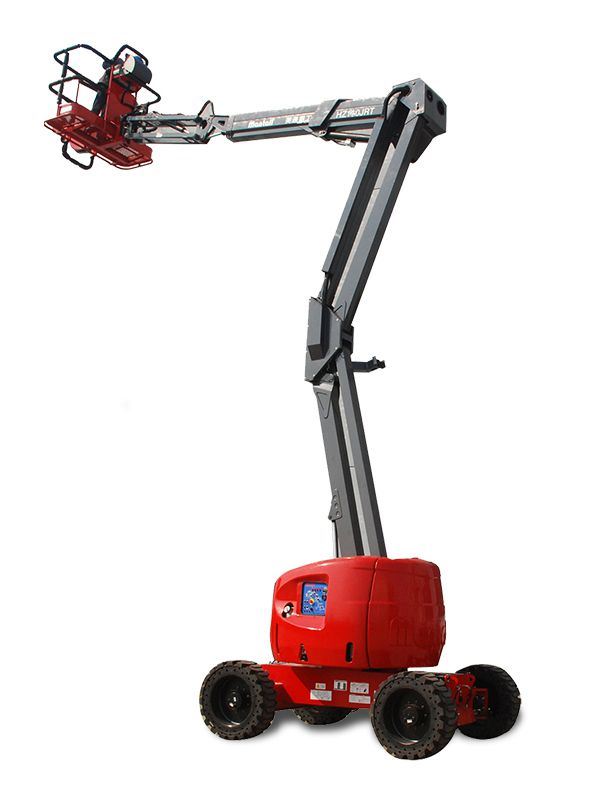

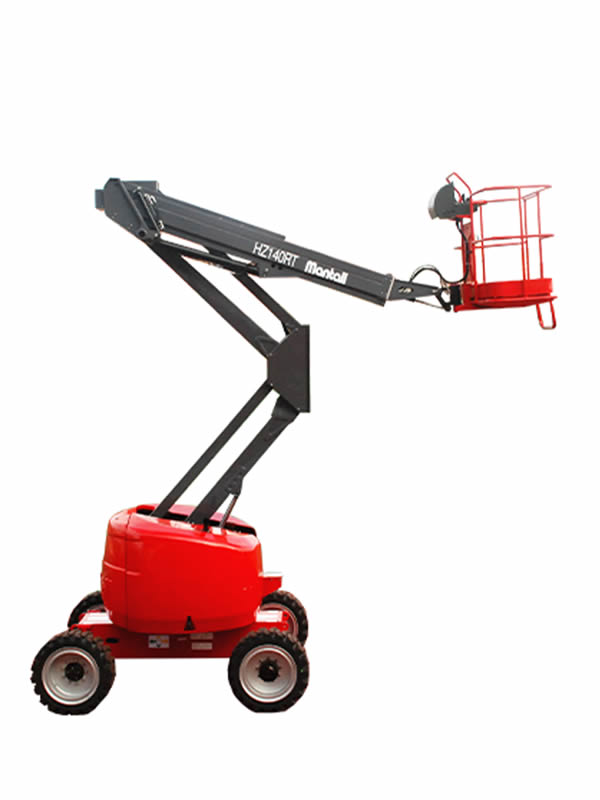

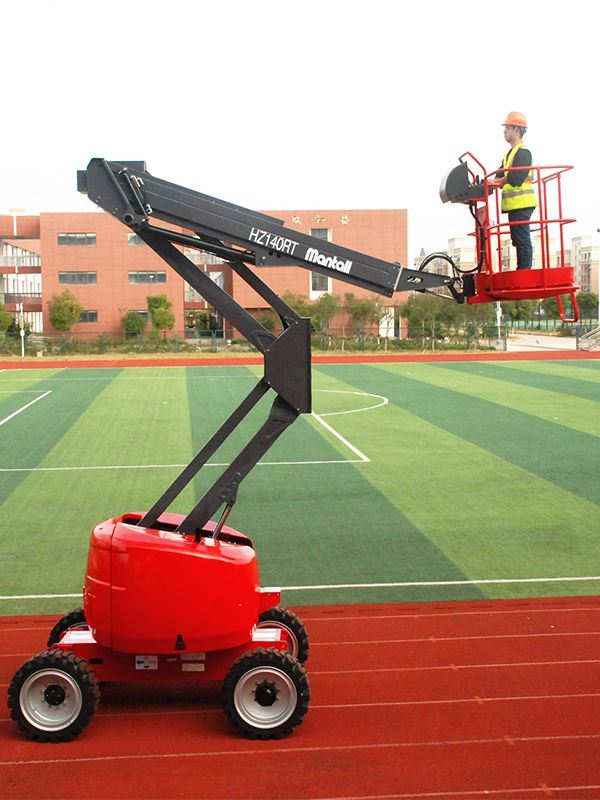

Nuestras plataformas articuladas autopropulsadas HZ140RT/HZ140JRT son adecuadas para operaciones de posicionamiento y elevación precisas multidireccionales y permiten al trabajador llegar a áreas de trabajo de difícil acceso y evitar obstrucciones, esto es gracias a que las plataformas articuladas están hechas para poder trabajar en alturas de trabajo de hasta 14 metros. Gracias a su plataforma giratoria de 360 grados y su plataforma de trabajo que puede moverse hacia arriba, hacia abajo, hacia la izquierda y hacia la derecha, la plataforma elevadora articulada autopropulsada facilita el desempeño de los trabajadores, sin olvidar ante todo la seguridad de ellos.

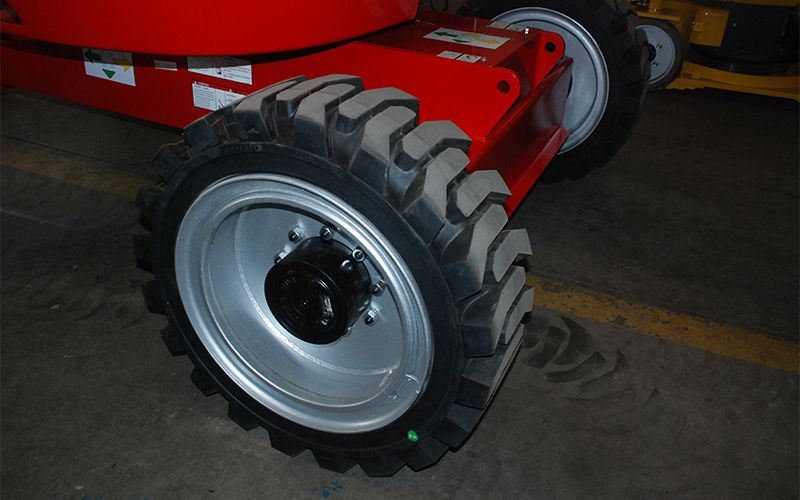

Al emplear neumáticos ultrasilenciosos que no marcan marcas, estas plataformas articuladas son ideales para aplicaciones en interiores y pueden proteger los pisos. Un joystick de efecto Hall totalmente proporcional y un sistema de control inteligente CAN también se incluyen en nuestros elevadores de pluma articuladas autopropulsadas HZ140RT/HZ140JRT, que facilitan el mantenimiento y la actualización mientras se llevan a cabo una variedad de acciones simultáneamente.
Características estándar
Plataforma autonivelante
Plataforma de rotación hidráulica
Controles totalmente proporcionales de efecto Hall
Confirmación de conducción

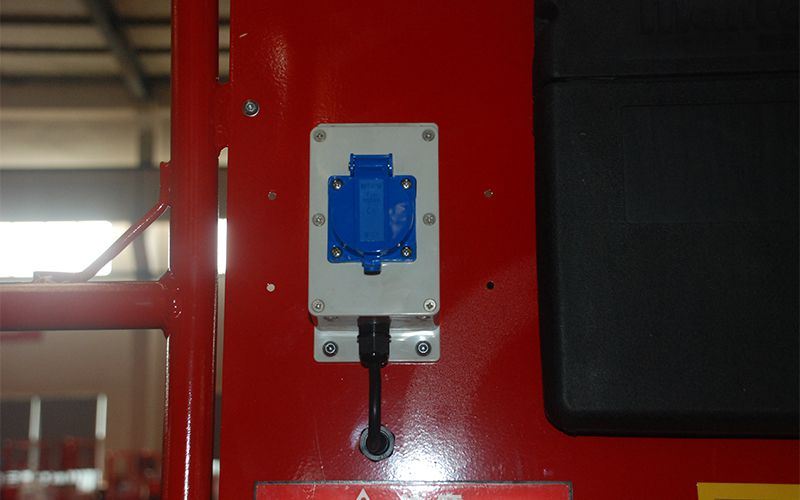

Cableado de CA a la plataforma
Bocina
Contador de horas
Alarma de inclinación
Tracción positiva
Motor de doble velocidad
Bomba de emergencia
Control inteligente CAN
Sensor de sobrecarga
Opcional
Plataforma de 2.4m
Compuerta batiente de plataforma
Apalancamiento alternativo de la plataforma
Línea de aire a plataforma
Enfriador de aceite hidráulico
Paquetes de entornos hostiles
Paquetes aéreos antichoque
Bandeja de herramientas
Paquetes de alarmas
Luces de trabajo de plataforma
Especificaciones
Modelos
HZ140RT/HZ140JRT
HZ160RT/HZ160JRT
HZ180JRT
HZ200JRT
HZ260JRT
Max. altura de trabajo
14m
16m
18m
20m
26m
Max. altura de la plataforma
12m
14m
16m
18m
24m
Max. alcance
7.01m/7.08m
8.19m/8.4m
9.5m
11.1m
15.1m
Max. altura encima y sobre
6.27m/6.5m
7.09m/7.71m
7.6m
8.9m
10.3m
Max. capacidad de elevación
230kg
230kg
230kg
230kg
230kg
Tamaño de la plataforma B*C*A
1.8m×0.76m×1.17m
1.8×0.76×1.17m
1.83m×0.76m×1.1m
2.4m×0.9m×1.1m
2.4m×0.9m×1.1m
Altura-guardada D
2.30m
2.30m
2.50m
2.50m
2.70m
Longitud-guardada E
5.63m/6.58m
6.14m/6.87m
8m
8.60m
9m
Ancho F
2.00m
2.00m
2.30m
2.50m
2.50m
Distancia entre ejes G
2.00m
2.00m
2.10m
2.50m
2.8m
Distancia al suelo H
0.36m
0.36m
0.36m
0.35m
0.33m
Rotación de la plataforma giratoria
360° discontinuo
360° discontinuo
360° continuo
360° continuo
360° continuo
Giro de la cola de la plataforma
0
0
0
0
0
Rotación de plataforma
0/180°
Brazo/pluma de giro
0/140°(HZ140JRT solamente)
0/140°(HZ160JRT solamente)
0/135°
0/137°
0/135°
Nivel de plataforma
Nivel hidráulico
Nivel hidráulico
Nivel hidráulico
Nivel hidráulico
Nivel hidráulico
Velocidad de conducción, guardada
3.0km/h (7.0km/h 4wd）
4.9km/h (7.0km/h 4wd）
4.8km/h
4.8km/h
4.8km/h
Velocidad de conducción, extendida
1.0km/h
Gradeabilidad
30%（45%4WD）
30%（45%4WD）
30%(45%4WD)
30%（45%4WD）
30%
Número de ruedas de tracción
2/4WD
2/4WD
4WD
2/4WD
2WD
Número de volante
2
2
2
2
2
Voltaje del sistema
DC12V
DC 12V
DC12V
DC12V
DC12V

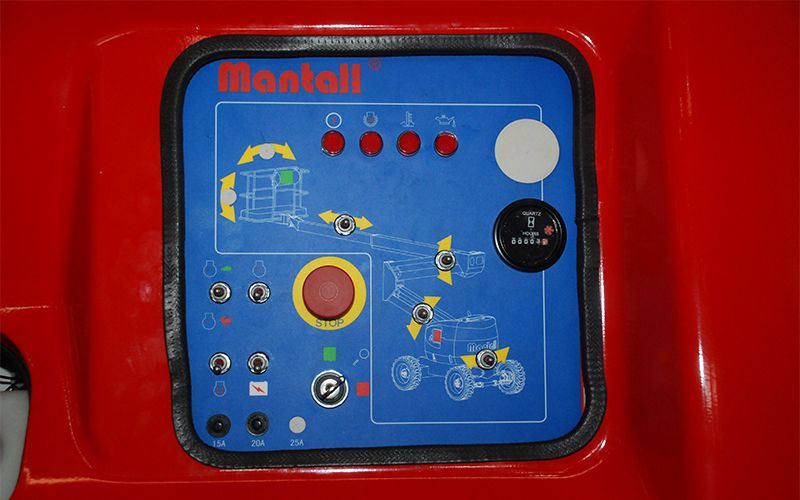

Controles
Control eléctrico proporcional
Control eléctrico proporcional
Control eléctrico proporcional
Control eléctrico proporcional
Control eléctrico proporcional
Min. radio de giro exterior
4.0m
4.0m
4.5m
5.4m
4.5m
Min. radio de giro interior
2.30m
1.7m
1.7m
2.2m
2.1m
Max. fuerza lateral N
400N
400N
400N
400N
400N
Max. ángulo de inclinación
3°
3°
3°
3°
3°
Velocidad máxima del viento permitida
12.5m/s
12.5m/s
12.5m/s
12.5m/s
12.5m/s
Capacidad del tanque hidráulico
70L
70L
170L
170L
170L
Capacidad del tanque de combustible
65L
65L
140L
85L
140L
Tamaño del neumático
33*12-20
33*12-20
355/55D-625
355/55D-625
385/55D-24 Neumático sólido
Potencia
Motor diesel Perkins 404D
Motor diesel Perkins 404D
Yanmar 4TNV88
Yanmar 4TNV88
CumminsQSFT2.8-C
Peso total
5.6T/6.3T
6.35T/6.8T
8.42T
11.985T
13T

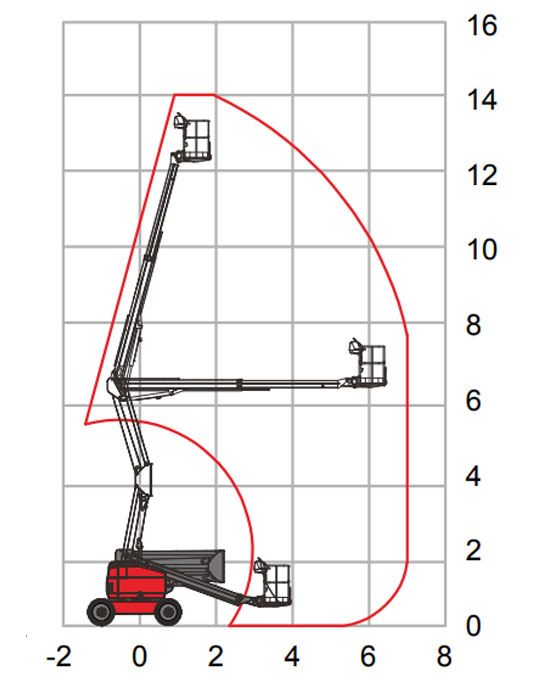

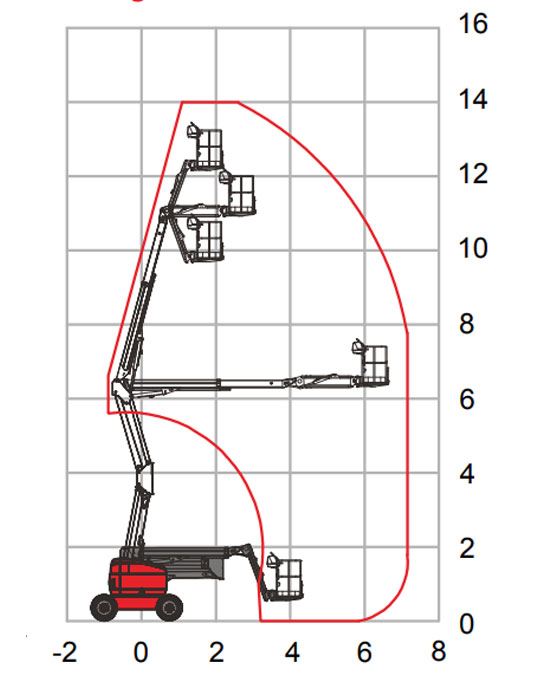

Alturas de trabajo
HZ140RT
HZ140JRT

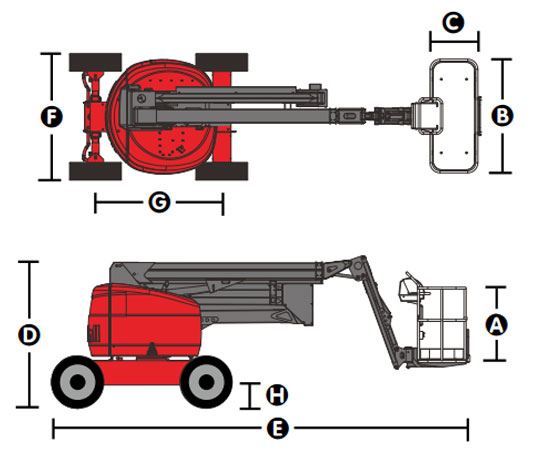

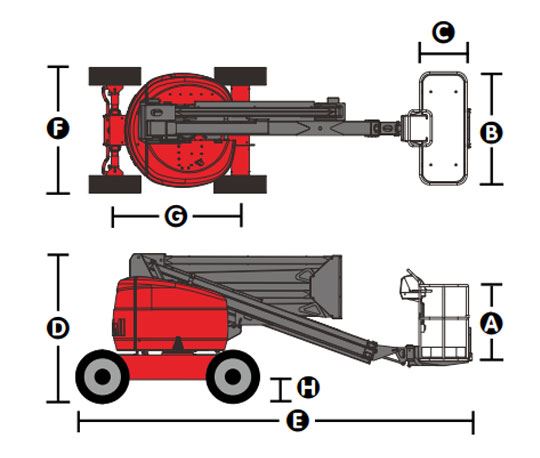

Dimensiones (guardada)
HZ140RT
HZ140JRT
Detalles
Descripción de las funciones
La altura del sistema métrico es 2 metros más alta que la altura de la plataforma, la altura imperial es de 6 pies que la altura de la plataforma
En el modo ascendente, la plataforma elevadora está diseñada para funcionar solo en una superficie plana sólida
La capacidad de escalada es adecuada para conducir en las pendientes, consulte el manual del operador para obtener detalles sobre el nivel de clase de pendiente
El peso de acuerdo con las opciones y estándares varía de un país a otro.
Mantall se especializa en el desarrollo, fabricación y mantenimiento de equipos de elevación aérea y plataformas de trabajo elevadoras, con una maniobrabilidad excepcional para la carga y descarga de operadores y sus equipos a una altura de trabajo deseada. Ya sea que trabaje en construcción, instalación y mantenimiento de equipos, o cualquier otra aplicación que requiera equipos de elevación para subir y bajar personal y cargas, tenemos la experiencia para crear una solución de elevación aérea para operaciones de trabajo aéreo seguras. Independientemente de los dispositivos aéreos elegidos, como elevadores de personal, elevadores de pluma y plataforma de tijera, nunca comprometemos nuestro estándar de control de calidad.Contáctenos de requerir mayor información, contamos con la experiencia y capacidad necesaria para poder cumplir con diversos requerimiento (inclusive para diferentes entornos conforme al país de destino, como el caso de altas y bajas temperaturas).
